Tanque de almacenamiento revestido de vidrio

Sobre el tanque de almacenamiento alineado vidrio, tenemos vertical y horizontal.
Todo el material es de acero al carbono, y luego cubierto con revestimiento de vidrio.

Cantidad:
  • elite-indus
  • 73090000
  • 1set
  • Vertical y Horizontal
Tanque de almacenamiento revestido de vidrio
Descripción:
Sobre el tanque de almacenamiento alineado vidrio, tenemos vertical y horizontal.
Todo el material es de acero al carbono, y luego cubierto con revestimiento de vidrio.
Especificaciones del tanque de almacenamiento horizontal revestido de vidrio:
Capacidad nominal Capacidad real Tamaño (mm)
re H1 H L1 L2 L3 L A K
3000 3337 1450 1089 2146 794 330 1454 2288 1300 1090
4000 4457 1450 1089 2146 1474 330 2134 2968 1300 1090
5000 5550 1600 1166 2300 1420 360 2140 3052 1430 1180
6300 7024 1750 1243 2454 1474 390 2254 3246 1560 1300
8000 8910 1900 1318 2604 1590 420 2430 3496 1690 1420
10000 11094 2000 1368 2704 1880 450 2780 3900 1780 1490
12500 13921 2000 1368 2704 2740 470 3680 4800 1780 1490
16000 17756 2200 1470 2908 2840 500 3840 5080 1950 1680
20000 22332 2400 1572 3112 2930 550 4030 2374 2130 1890
30000 33300 3000 1876 3720 2370 630 3630 5282 2650 2430
40000 41000 3000 1876 3720 3460 630 4720 6356 2650 2430
50000 51600 3000 1876 3720 4960 630 6220 7856 2650 2430

Dimensión de la boquilla Weignt
(kg)
un segundo do F1-4 metro
80 70 80 70 300X400 1250
80 70 80 70 300X400 1590
80 70 80 70 300X400 2020
80 70 80 70 300X400 2560
80 70 80 70 300X400 2960
100 80 100 70 300X400 3730
100 80 100 70 300X400 4570
100 80 100 70 300X400 5570
100 80 100 70 300X400 6910
100 80 100 70 300X400 9680
100 80 100 70 300X400 11350
100 80 100 70 300X400 14500

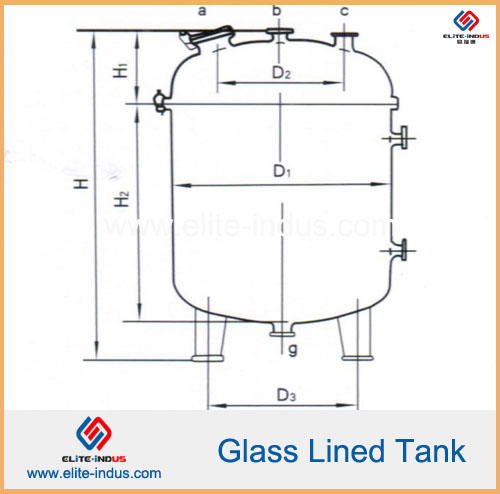

Especificaciones del tanque de almacenamiento vertical revestido de vidrio:
Capacidad nominal Capacidad real Tamaño (mm) Longitud del nivel Guaga
mm
re1 D2 D3 H1 H2 H
K200 258 600 360 420 300 965 1420 460
K300 389 700 420 490 345 1070 1560 525
K500 686 800 480 560 380 1370 2000 800
K1000 1250 1000 600 700 430 1770 2350 1000
K2000 2377 1300 780 910 505 1970 2610 1200
F3000 3740 1600 600 1120 300 2295 2727 1000
F5000 5981 1600 600 1120 300 3265 2707 2-1200
F10000 11142 2200 700 1740 345 3337 4097 2-2000
F20000 22217 2600 700 \ 345 4800 5485 3-1800
F30000 33301 3000 700 \ 345 5415 6205 3-2000
F40000 41709 3000 700 \ 345 6585 7375 4-1900
F50000 51605 3000 700 \ 345 7985 8775 4-1900
1-1700


Dimensión de la boquilla Boquilla de control
Weignt
un segundo do re gramo h
(kg)
125 70 70 70 70 \ 2-70 236
125 80 70 70 80 \ 2-70 408
150 80 80 70 80 \ 2-70 544
150 80 80 80 80 \ 2-70 915
300x400 100 80 80 100 80 2-70 1400
125 70 70 70 125 \ 2-70 1820
125 70 70 70 125 \ 4-70 2452
125 80 70 70 125 \ 4-70 4220
125 80 70 70 125 \ 6-70 7400
125 80 70 70 125 \ 6-70 9700
125 80 70 70 125 \ 8-70 11260
125 80 70 70 125 \ 10-70 13200
